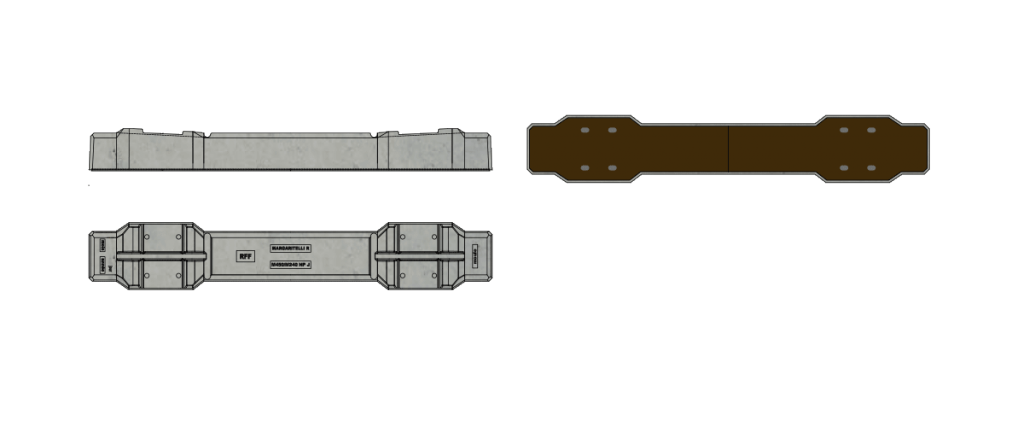

Conforme alle norme EN 13230-1/2
ed alle Specifiche Tecniche SNCF IG04026
Lunghezza:
M 450 NP J: 2400 mm
M 240 NP J: 2260 mm
Larghezza 400 mm
Altezza sottorotaia:
M 450 NP J: 215,3 mm
M 240 NP J: 176,0 mm
Massa:
M 450 NP J: 427,5 mm
M 240 NP J: 347,0 mm
Momento di flessione positivo di progetto
per la sezione sottorotaia
M 450 NP J: Mdr ≥ +13,0 kNm
M 240 NP J: Mdr ≥ +9,75 kNm
Mdcn ≥ -14,24 kNm momento di flessione
negativo di progetto per la sezione di mezzeria
Mdc ≥ +7,12 kNm momento di flessione positivo
di progetto per la sezione di mezzeria
USP: Materassino Sotto Traversa conforme
alle Specifiche Tecniche SNCF CT IGEV 016
